適用鏈條系列

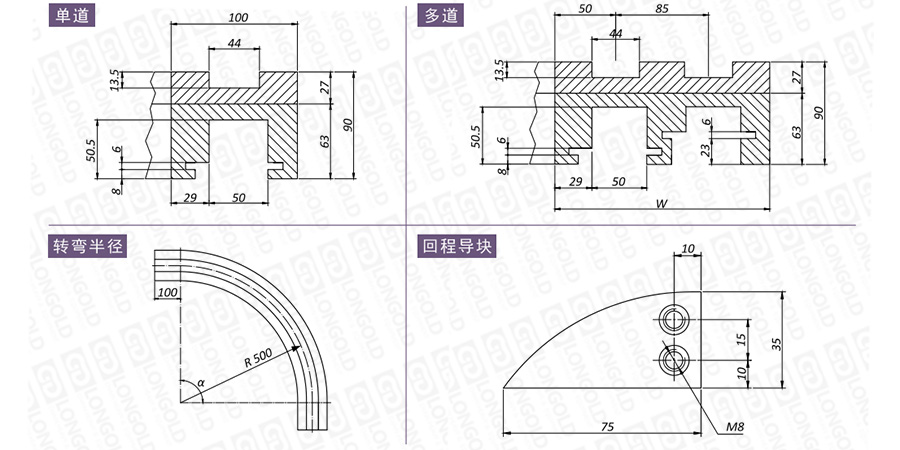

轉彎半徑(1)

橫向節距

基本寬度

引導長度

頂部高度

總高度

PDF圖紙

DXF圖紙

系列

鏈片寬度

鏈片厚度

鉸鏈寬度

R

P

B

L

U

H

mm

mm

mm

mm

mm

mm

mm

mm

F02

HD981M

3 1/4"(83.8mm)

3.00

42.00

500.00

85.00

100.00

100.00

27.00

90.00

請咨詢

請咨詢

總寬度

磁性轉彎軌道型號

W

轉彎角度α

mm

15°

30°

45°

60°

75°

90°

1

100

MF01AFY/101

MF01AEY/101

MF01ACY/101

MF01ABY/101

MF01ALY/101

MF01AAY/101

2

185

MF02AFY/111

MF02AEY/111

MF02ACY/111

MF02ABY/111

MF02ALY/111

MF02AAY/111

3

270

MF03AFY/111

MF03AEY/111

MF03ACY/111

MF03ABY/111

MF03AIY/111

MF03AAY/111

4

355

MF04AFY/111

MF04AEY/111

MF04ACY/111

MF04ABY/111

MFO4ALY/111

MF04AAY/111

5

400

MF05AFY/111

MF05AEY/111

MF05ACY/111

MF05ABY/111

MF05ALY/111

MF05AAY/111

6

525

MF06AFY/111

MF06AEY/111

MF06ACY/111

MF06ABY/111

MF06ALY/111

MF06AAY/111

軌道材質

材質特性

適用鏈條

應用

頂部材質

型號表示

超高分子聚乙烯(約7百萬gr/mole)，良好的耐磨性和低摩擦系數

金屬頂板鏈，塑料頂板鏈

干燥或潤滑條件下，理想的低/中速應用。

UHMWPE/自潤滑/充油聚酰胺

如上表所示

SUPREME-L

超高分子聚乙烯(約7-9百萬gr/mole)，出眾的耐磨性，結合高級潤滑油，確保優異的滑動性能

金屬頂板鏈，塑料頂板鏈

適用于干燥或減少潤滑條件下的中/高速的應用。

用"MFD"替換"MF"

SUPREME-S

特殊高級充油聚酰胺，絕佳的耐磨性與極高的PV限值。僅用于干摩擦運行。

塑料頂板鏈

適用于干燥條件下的高速應用。

用"MFP"替換"MF"
