7300系列鏈輪注塑分體式

7300系列鏈輪注塑分體式是一種在注塑工藝下生產的、采用分體式設計的鏈輪。該系列鏈輪適用于：7200/7300系列鏈板與網帶。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕(可輕5倍)，具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為鍍鎳黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

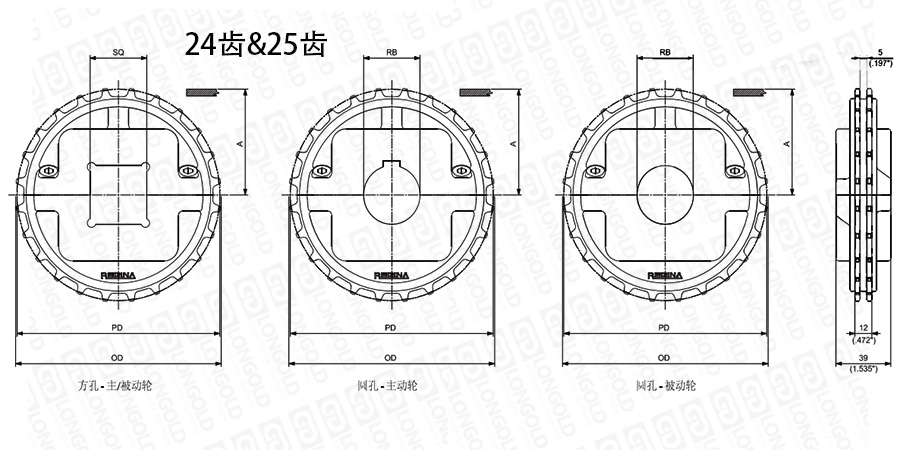

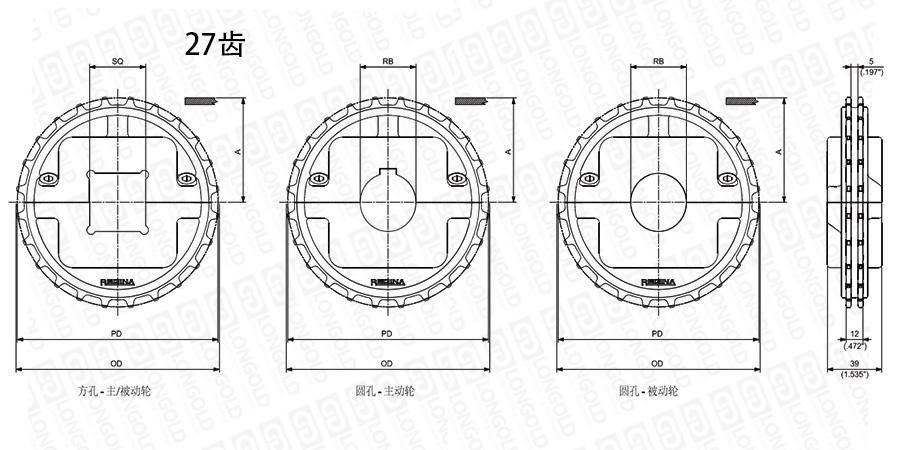

■鏈輪結構詳見如上圖

上圖為7300系列鏈輪注塑分體式的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）主/被動輪	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		型號（方孔）主/被動輪	主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB		kg	lbs
24	145.95	5.746	146.00	5.748	68.60	2.701	30	-	-	MPBST73002430	MPBSF73002430	0.41	0.91	請咨詢	請咨詢
							35	-	-	MPBST73002435	MPBSF73002435	0.41	0.90
							40	-	MPBSQ73002440	MPBST73002440	MPBSF73002440	0.40	0.88
							45	-	-	MPBST73002445	MPBSF73002445	0.39	0.86
							50	-	MPBSQ73002450	MPBST73002450	MPBSF73002450	0.38	0.83
							60	-	-	MPBST73002460	MPBSF73002460	0.35	0.78
							-	1	MPBSQ730024254	MPBST730024254	MPBSF730024254	0.42	0.93
							-	1 3/16	-	MPBST730024301	MPBSF730024301	0.41	0.91
							-	1 1/4	-	MPBST730018317	MPBSF730018317	0.41	0.91
							-	1 7/16	-	MPBST730024365	MPBSF730024365	0.40	0.89
							-	1 1/2	MPBSQ730024381	MPBST730024381	MPBSF730024381	0.40	0.88
								2	MPBSQ730024508	MPBST730024508	MPBSF730024508	0.38	0.83
							-	2 1/2	MPBSQ730024635	MPBST730024635	MPBSF730024635	0.34	0.76
25	152.99	6.023	152.00	5.984	71.70	2.823	30	-	-	MPBST73002530	MPBSF73002530	0.43	0.94
							35	-	-	MPBST73002535	MPBSF73002535	0.42	0.93
							40	-	MPBSQ73002540	MPBST73002540	MPBSF73002540	0.41	0.91
							45	-	-	MPBST73002545	MPBSF73002545	0.40	0.89
							50	-	MPBSQ73002550	MPBST73002550	MPBSF73002550	0.39	0.86
							60	-	-	MPBST73002560	MPBSF73002560	0.37	0.81
							-	1	MPBSQ730025254	MPBST730025254	MPBSF730025254	0.43	0.96
							-	1 3/16	-	MPBST730025301	MPBSF730025301	0.43	0.94
							-	1 1/4	-	MPBST730018317	MPBSF730018317	0.43	0.94
							-	1 7/16	-	MPBST730025365	MPBSF730025365	0.42	0.92
							-	_{1 1/2}	MPBSQ730025381	MPBST730025381	MPBSF730025381	0.42	0.92
								2	MPBSQ730025508	MPBST730025508	MPBSF730025508	0.39	0.86
							-	_{2 1/2}	MPBSQ730025635	MPBST730025635	MPBSF730025635	0.36	0.79
27	164.09	6.460	164.20	6.465	77.70	3.059	30	-	-	MPBST73002730	MPBSF73002730	0.46	1.01
							35	-	-	MPBST73002735	MPBSF73002735	0.45	0.99
							40	-	MPBSQ73002740	MPBST73002740	MPBSF73002740	0.44	0.97
							45	-	-	MPBST73002745	MPBSF73002745	0.43	0.95
							50	-	MPBSQ73002750	MPBST73002750	MPBSF73002750	0.42	0.93
							60	-	-	MPBST73002760	MPBSF73002760	0.40	0.87
							-	1	MPBSQ730027254	MPBST730027254	MPBSF730027254	0.46	1.02
							-	_{1 3/16}	-	MPBST730027301	MPBSF730027301	0.46	1.01
							-	_{1 1/4}	-	MPBST730018317	MPBSF730018317	0.46	1.01
							-	_{1 7/16}	-	MPBST730027365	MPBSF730027365	0.45	0.99
							-	_{1 1/2}	MPBSQ730027381	MPBST730027381	MPBSF730027381	0.45	0.98
								2	MPBSQ730027508	MPBST730027508	MPBSF730027508	0.42	0.93
							-	_{2 1/2}	MPBSQ730027635	MPBST730027635	MPBSF730027635	0.39	0.85

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

MPBST		7300		24		30
（1）		（2）		（3）		（4）

（1）注塑分體式圓孔主動輪

（2）鏈輪系列

（3）齒數：24齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
