聯軸器鏈

鏈?zhǔn)铰?lián)軸器是將堅固的雙列滾子鏈纏繞于兩個鏈輪的撓性聯軸器。耐久性優異，可吸收大的誤差，通過裝卸連結銷可簡單連結，分解?？捎糜谝话銈鲃?dòng)用途，提供聚甲醛等樹脂類鏈條與鏈輪組合的經濟型聯軸器。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器鏈用途
安裝要求
注意事項
外殼

采用標準的雙排傳動滾子鏈條或加寬型滾子鏈，環狀鏈接固定在聯軸器鏈輪上。

鏈條聯軸器具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有一定補償能力、對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點。

適用在高速、重載、低噪音、大中心距的工況下，適用于高溫、潮濕和多塵工況環境，如紡織機械、無心磨床、農機、起重運輸、工程、礦山、輕工、化工、傳送帶機械設備等。

不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合。

該類聯軸器鏈條結構緊湊、扭矩傳遞大、可靠性強、安全、而且外形美觀大方、安裝簡單、易對中。如需選聯軸器鏈，請參照型號表里的規格進行訂購。

檢查安裝聯軸器鏈的位置狀態是否良好，否則須檢修或更換相關件。

裝上聯軸器鏈輪并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。

如不恰當安裝使用會造成故障，需注意以下幾點。

超載，使用超過負荷會導致故障，長時間使用也會導致過度磨損。

沒有安裝罩殼，容易發生銹蝕，斷裂。

安裝外殼可以防止?jié)櫥瑒┑娘w散的灰塵的進入，延長聯軸器的使用壽命。

為了便于安裝和維修，外殼采用和軸成直角方向的分割形狀。

在下述情況下工作時必須配備外殼：

（1）在灰塵大等具有磨損性環境下工作。

（2）在濕度大等具有腐蝕性環境下工作。

技術參數

點擊圖片放大

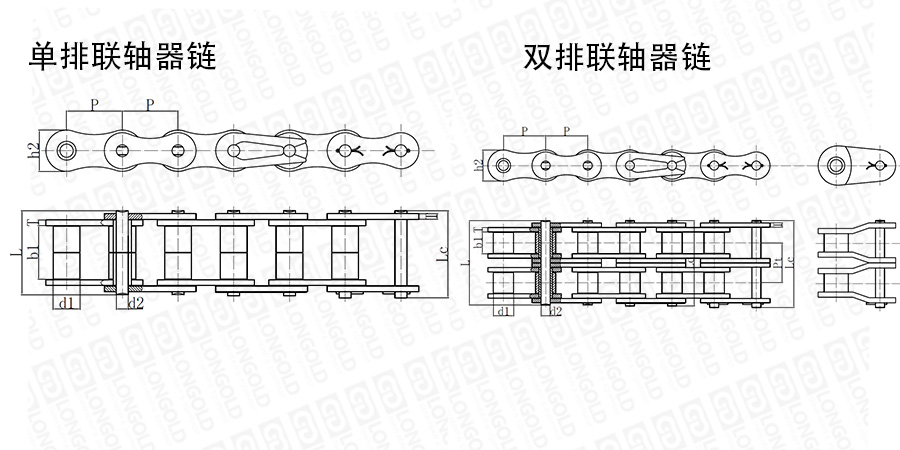

■聯軸器鏈結構詳見如上圖

上圖為聯軸器鏈的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■單排聯軸器鏈尺寸表

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	每米長重	拉伸載荷	PDF圖紙	DXF圖紙
	P	d1	b1	d2	L	Lc	h2	T	q
	P	max.	min.	max.	max.	max.	max.	max.	q
	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LD10AF13	15.875	10.16	16.31	5.08	27.6	29.1	15	2.03	1.35	請咨詢	請咨詢	請咨詢
LD12AF2	19.05	11.91	19.10	5.94	32.6	34.4	18	2.42	1.90
LD12AF6	19.05	11.91	18.80	5.94	31.9	33.5	18	2.42	1.87
LD12AF26	19.05	11.91	19.36	5.94	31.9	33.5	18	2.42	1.94
LD16AF25	25.40	15.88	25.58	7.92	42.4	43.9	24	3.25	3.26

■雙排聯軸器鏈尺寸表

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	排距	每條長重	拉伸載荷	PDF圖紙	DXF圖紙
	P	d1	b1	d2	L	Lc	h2	T	Pt	q
	P	max.	min.	max.	max.	max.	max.	max.	Pt	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LD4012	12.70	7.95	7.85	3.96	31.0	32.2	12.00	1.50	14.38	0.16	請咨詢	請咨詢	請咨詢
LD4014	12.70	7.95	7.85	3.96	31.0	32.2	12.00	1.50	14.38	0.19
LD4016	12.70	7.95	7.85	3.96	31.0	32.2	12.00	1.50	14.38	0.21
LD5014	15.875	10.16	9.40	5.08	38.9	40.4	15.09	2.03	18.11	0.49
LD5016	15.875	10.16	9.40	5.08	38.9	40.4	15.09	2.03	18.11	0.56
LD5018	15.875	10.16	9.40	5.08	38.9	40.4	15.09	2.03	18.11	0.63
LD6018	19.05	11.91	12.57	5.94	48.8	50.5	18.00	2.42	22.78	1.00
LD6020	19.05	11.91	12.57	5.94	48.8	50.5	18.00	2.42	22.78	1.11
LD6022	19.05	11.91	12.57	5.94	48.8	50.5	18.00	2.42	22.78	1.22
LD8018	25.40	15.88	15.75	7.92	62.7	64.3	24.00	3.25	29.29	2.35
LD8020	25.40	15.88	15.75	7.92	62.7	64.3	24.00	3.25	29.29	2.62
LD8022	25.40	15.88	15.75	7.92	62.7	64.3	24.00	3.25	29.29	2.88
LD10018	31.75	19.05	18.90	9.53	76.4	80.5	30.00	4.00	35.76	4.95
LD10022	31.75	19.05	18.90	9.53	76.4	80.5	30.00	4.00	35.76	4.95
LD12018	38.10	22.23	25.22	11.10	95.8	99.7	35.70	4.80	45.44	8.14
LD12022	38.10	22.23	25.22	11.10	95.8	99.7	35.70	4.80	45.44	8.14

型號表示例

LD40		12
（1）		（2）

（1）鏈號

（2）鏈條重量等級

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
