ML-B型脹緊套

通過旋轉螺?使外錐度環軸向移動，內外環錐?在徑向?向?成兩個壓緊?，軸和輪轂間在兩個徑向壓?作?下?成摩擦?，使軸、輪轂和脹緊套緊密結合在?起。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式
組裝例
選型要素

根據需要，最?型號可到10mm。

沒有復雜的配合，占?空間?。

兩錐?間的?鎖功能和摩擦?強，?須擔?振動使得脹緊套松動。

?動定?，不需要額外附加設備來確保軸和輪轂的同軸度，擰緊螺?即可安裝完成；反向旋轉螺?使螺?松開，內外環即可分離，拆卸也很容易。

Φ5-Φ75(mm)

額定傳動扭矩：0.012-25kN·m

適?軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

對應國際型號：Z21

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

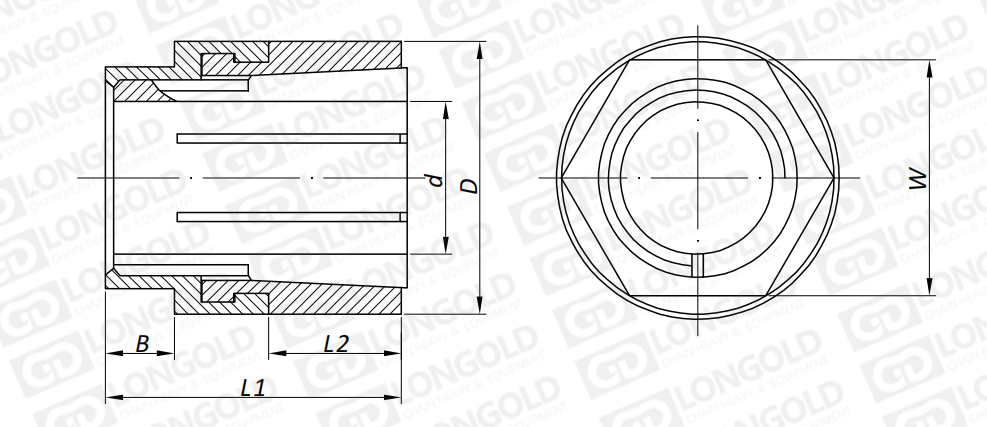

■產品本體結構詳見如上圖

上圖為ML-B型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸				額定負荷		對轂壓力	螺釘擰緊力矩	參考重量
脹緊套型號	L1	L2	W	B	轉矩	軸向力	對轂壓力	螺釘擰緊力矩
Φd×ΦD	L1	L2	W	B	Mt	Ft	Ph	Ma
mm	mm	mm	mm	mm	kN·m	kN	Mpa	N·m	kg
PL5x16ML-B	19.0	9.5	13	3	0.010	3.2	36	14.1	0.014
PL6x16ML-B	19.0	9.5	13	3	0.013	3.4	36	14.1	0.013
PL7x19ML-B	22.0	11.0	16	3	0.013	3.4	26	17.0	0.028
PL8x19ML-B	22.0	11.0	16	3	0.015	4.0	26	17.0	0.027
PL9x19ML-B	22.0	11.0	16	3	0.018	4.1	26	17.0	0.026
PL10x22.5ML-B	25.5	12.5	19	5	0.023	4.2	19	23.1	0.042
PL11x22.5ML-B	25.5	12.5	19	5	0.025	4.2	19	23.1	0.041
PL12x22.5ML-B	25.5	12.5	19	5	0.028	4.3	19	23.1	0.040
PL14x25.5ML-B	28.5	16.0	22	5	0.046	4.4	13	38.0	0.056
PL15x25.5ML-B	28.5	16.0	22	5	0.049	4.4	13	38.0	0.055
PL16x25.5ML-B	28.5	16.0	22	5	0.053	4.5	13	38.0	0.054
PL15x38ML-B	38.0	19.0	32	8	0.120	13.6	76	136.0	0.231
PL16x38ML-B	38.0	19.0	32	8	0.130	15.0	76	136.0	0.230
PL17x38ML-B	38.0	19.0	32	8	0.140	17.0	76	136.0	0.229
PL18x38ML-B	38.0	19.0	32	8	0.150	18.3	76	136.0	0.228
PL19x38ML-B	38.0	19.0	32	8	0.160	19.9	76	136.0	0.226
PL20x45ML-B	47.5	21.5	38	11	0.230	21.4	65	230.0	0.310
PL22X45ML-B	47.5	21.5	38	11	0.260	24.5	65	230.0	0.300
PL24x45ML-B	47.5	21.5	38	11	0.290	27.5	65	230.0	0.290
PL25x45ML-B	47.5	21.5	38	11	0.300	28.7	65	230.0	0.290
PL28x51ML-B	57.0	25.5	46	13	0.410	32.6	54	330.0	0.450
PL30x51ML-B	57.0	25.5	46	13	0.440	35.4	54	330.0	0.440
PL32x51ML-B	57.0	25.5	46	13	0.470	38.2	54	330.0	0.430
PL34x60.5ML-B	70.0	38.0	50	14	0.490	41.0	45	390.0	0.770
PL35x60.5ML-B	70.0	38.0	50	14	0.510	42.4	45	390.0	0.760
PL36x60.5ML-B	70.0	38.0	50	14	0.520	43.8	45	390.0	0.750
PL38x60.5ML-B	70.0	38.0	50	14	0.550	46.6	45	390.0	0.730
PL40x67ML-B	79.5	43.0	60	15	0.630	49.7	38	460.0	1.050
PL42x67ML-B	79.5	43.0	60	15	0.650	53.3	38	460.0	1.000
PL45x73ML-B	90.5	51.0	65	16	0.710	57.5	29	540.0	1.360
PL48x73ML-B	90.5	51.0	65	16	0.750	62.9	29	540.0	1.330
PL50x73ML-B	90.5	51.0	65	16	0.820	65.7	29	540.0	1.310
PL55x80ML-B	95.0	54.0	70	16	1.240	67.8	24	810.0	2.130
PL60x86ML-B	98.5	57.0	75	18	1.410	68.7	20	910.0	2.270
PL65x92ML-B	103.0	60.5	80	18	1.510	69.5	17	980.0	2.680
PL70x92ML-B	103.0	60.5	80	18	1.620	70.4	17	980.0	2.660
PL75x100ML-B	108.0	63.5	90	19	1.630	71.5	16	990.0	2.720

型號表示例

PL	30	×	50	ML-B
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）ML-B型脹緊套

安裝與拆卸

安裝脹緊聯結套

正確安裝后，應按下圖檢驗軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

拆卸時，將全部壓緊螺釘松開并取下，把拆卸螺釘擰?相應的拆卸螺紋孔內??擰緊，即可將軸和輪轂上的脹緊聯結套松動并拆卸下來。
